低壓斷路器是配電系統中實現線路保護與控制的核心設備。傳統斷路器功能單一，無法適應智能配電系統對數據采集、遠程控制及故障診斷的需求。ASCM5E系列智能斷路器通過集成微處理器和通信模塊，實現了保護、測量、控制和通信一體化，顯著提升了配電系統的智能化水平。

塑殼斷路器的額定絕緣電壓為1000V，適用于交流50Hz，額定電壓400V，額定電流至630A的三相四線中性點直接接地(TT)配電網絡。用于提供間接接觸保護;防止因設備絕緣損壞，產生接地故障電流而引起火災危險;并可用來分配電能和保護線路的過載和短路;對線路的過壓欠壓、缺相具有保護功能。

1、主要功能和特點

采用高性能32位ARM微處理器，實時進行信號處理和智能控制。

液晶中/英文顯示，人機界面友好，操作簡便。

長延時、短延時和瞬時三段保護，采用電子式脫扣，與電源電壓無關。

具有高分?jǐn)嗄芰?，保證線路短路保護的可靠性。

過壓保護，欠壓保護，缺相保護,缺零保護。

三相電源電壓、負荷電流實時顯示。

保護功能及參數可在線設置修改。

跳閘類型(閉鎖、短路、過載、欠壓、過壓、失壓、缺相、斷零等)識別、顯示，并可存儲、查詢、刪除。

支持遙信、遙測、遙控、遙調四遙功能。

HPLC可拔插模塊及微功率藍牙無線通訊，

0.05In-1.2ln計量可達0.5s級。

有功功率、無功功率、視在功率、功率因數等參數實時測量,三相有功電量累計。

時控、費控等模式可選，應用更佳靈活

支持DL/T645協議及Modbus協議，并自動識別，

進出線端接線排溫度實時監控(選配)。

支持在線遠程升級，便于維護升級精度等級。

電流、電壓精度可達0.5s級;有功、無功精度可達1級，

支持有功需量超限、無功需量超限、電流突變事件、斷流、電壓諧波含量、電流諧波含量、電壓波形失真度、電流波形失真度，孤島保護。具有被動式孤島保護。

具有端子及觸頭過溫度保護。

具有發電質量監測與保護

具有發電電流三相不平衡監測與保護，

具備特征電流物理拓?fù)渥宰R(shí)別。

2、使用環境

安裝場所應無導電粉塵，無腐蝕性氣體，無易燃易爆氣體，無雨雪侵襲;

海拔高度x2000m;

環境溫度-5℃~+40℃，日平均溫度≤+35℃;

相對濕度≤50%(環境溫度為+40°C時);

安裝場所的外磁場在任何方向的磁場強度都不超過地磁場的5倍;

安裝位置應通風散熱條件良好;

在需要使用HPLC(寬帶載波)通訊時，務必保證所有通訊設備在一個變壓器下工作。

3、主要技術參數

3.1 過壓保護功能

當線路相電壓高于過壓保護設定值時，斷路器保護跳閘。

當線路電壓恢復到正常電壓后，斷路器可自動合閘投運。過壓保護的設置值范圍為250V-320V，出廠設置為276V，用戶可自行設定或關閉保護。

3.2 欠壓保護功能

當線路相電壓低于欠壓保護設定值時，斷路器保護跳閘。當線路電壓恢復到正常電壓后，斷路器可自動合閘投運。欠壓保護的設置值范圍為101V~200V，出廠設置為172V，用戶可自行設定或關閉保護。

3.3 缺相保護功能

當線路電源端出現缺相時，斷路器保護跳閘。當線路恢復到正常電壓后可自動合閘投運。缺相保護的設置值范圍為10V-100V，出廠設置為30V，用戶可自行設定或關閉保護。

3.4 聯動保護功能

當需要本地遠程控制(如開關在配電柜中，需要柜門上遠程按鈕控制開關)時，可使用開關外接端子進行聯動保護控制，用戶可在功能選擇菜單中自行開啟和關閉此功能。

3.5 斷零保護功能

當線路電源端出現零線斷開時，斷路器保護跳閘。當線路恢復到正常電壓后，可自動合閘運行。斷零保護需要斷路器出線帶有負載。斷零保護功能出廠默認設置為關閉。

3.6 斷電跳閘、上電合閘功能

當線路電源端出現斷電時，斷路器斷電保護跳閘;當線路電壓恢復正常電壓后，斷路器自動合閘;斷電跳閘出廠默認關閉、上電合閘出廠默認關閉。

3.7 端子及觸頭溫度保護功能

端子及觸頭過溫度保護整定值范圍:50~120°C可調，出廠默認120°C;高溫動作延時時間:1s~999s可調，默認5s;功能默認開啟。

用戶可自行設定參數值或關閉功能保護。

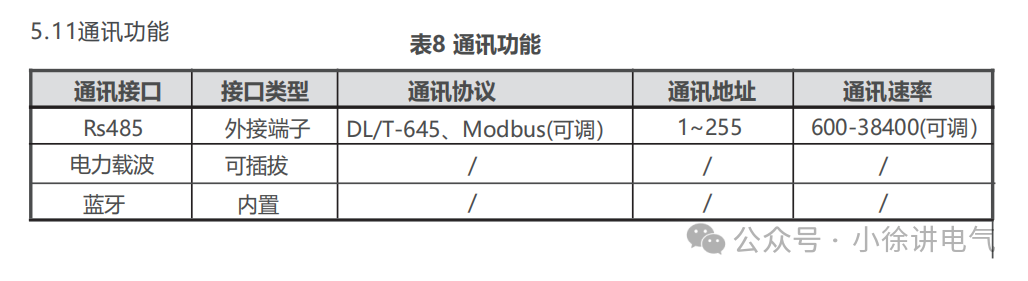

3.8 通訊功能

4、 產品安裝注意事項

安裝前請檢查產品規格型號是否正確，附件是否齊全

根據產品額定電流及相關標準選擇合適的導線并嚴格按照規定接線。

進出線導線截面積應符合標準規定施工要求，禁止導電部分外露超出外殼;

接線完畢后請正確安裝隔弧板;

安裝在非電工專業和未成年人觸及不到的地方，防止觸電或改變產品正確配置和接線;

5、外形安裝尺寸接線說明

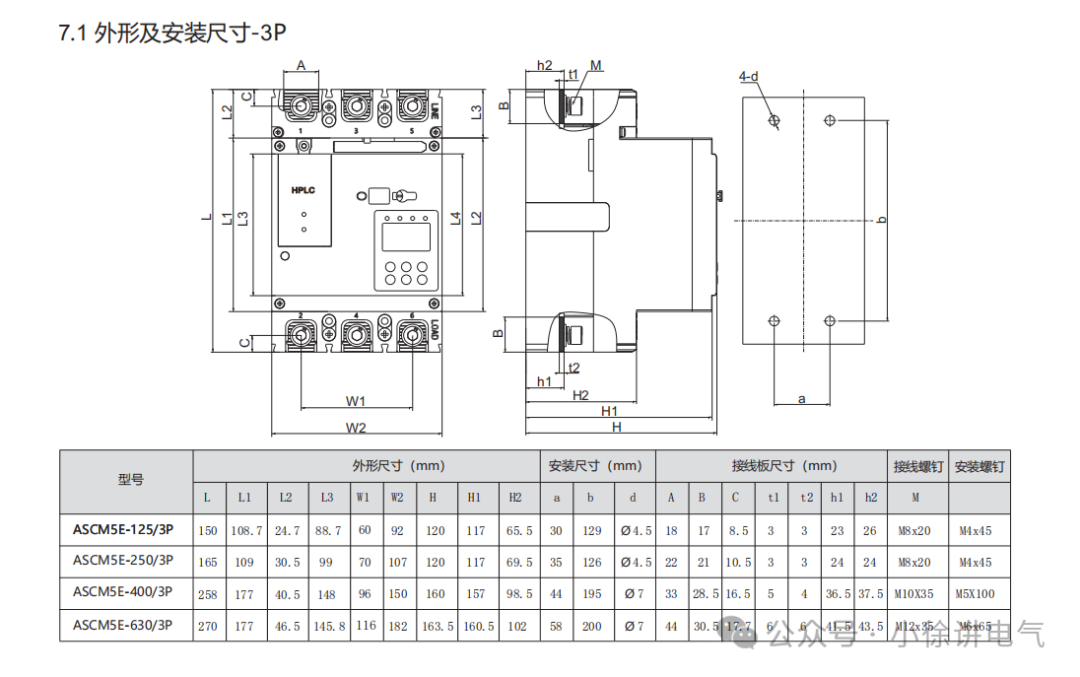

5.1 外形及安裝尺寸-3P

5.2 外形及安裝尺寸-4P

5.3 產品接線說明
